Monel400

一、Monel400介绍：
Monel400是很早用于工业的镍基耐蚀合金，其综合性能良好，使用范围广，因耐蚀效果好而成为一种不可少的合金，其化学成分主要由Ni、 30%Cu和加少量的Fe(1%-2%)所组成。
Monel400的耐腐蚀性能：耐腐蚀性能一般情况下比镍铜更优越,它比纯镍更耐还原性介质的腐蚀，比纯铜耐氧化性介质的腐蚀，在淡水、海水和淡盐水中有良好的耐蚀性，他可以制造螺旋桨和轴，泵轴，叶轮和冷凝传热器和采油平台飞溅区的结构件。对H2SO4、H3PO4、碳的耐腐蚀性非常好。特别是耐氟气、H2SO4、Na2SO3、HF以及它们的派生物中有良好的耐蚀性。但对H3PO4、有机酸不具可用性。在HCl中只适合室温和浓度小于15%的HIC酸。同时在海水中比铜基合金更具耐蚀性具有很好的耐海水腐蚀和抗化学腐蚀性能，耐氯化物应力腐蚀开裂性能强。是可耐HF中为数极少的重要材料之一。在浓度小于85%的H2SO4中都是耐蚀的。多数水腐蚀情况下，不仅耐蚀性良好，而且孔蚀、应力腐蚀等也很少发现，腐蚀速度小于0.025mm/a。在空气中连续工作的高温度一般在600℃左右，在高温蒸汽中，腐蚀速度小于0.026mm/a由于合金镍含量高，故可耐585℃以下无水氨和氨化条件下的腐蚀。对氯盐、sulfide盐、HNO3盐、碳酸盐、H2SO4铝、H2SO4铵、NH4Cl，氯化锌都具有良好的耐腐蚀性能。

二、Monel400应用和特性：
Monel400合金大约用途:各种换热设备，锅炉给水加热器，石油和化工等加工中的管线、容器、泵、阀、轴等，海水淡化设备、盐生产设备、螺旋桨轴及、汽油及水箱等.
三、Monel400相近牌号：

高温新名称	高温旧名称	耐蚀新名称	耐蚀旧名称	国标牌号
Monel400				Ni68Cu28Fe
日本JIS	美标ASTM	美 标UNS、SAE	德标DIN	欧洲EN
NW4400	N0.4400	MONEL400	2.4360	NiCu30Fe

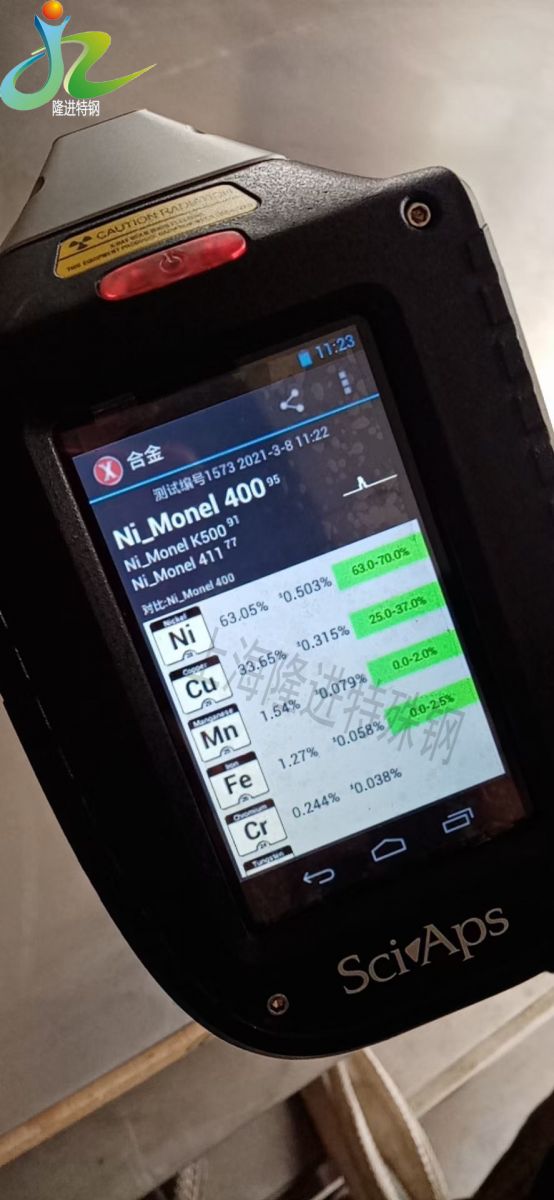

四、Monel400化学成分：

碳C	硅Si	锰Mn	磷P	硫 S	铬Cr
≤0.3	≤0.50	≤1.50	~	~	~
镍Ni	钼Mo	氮N	铜Cu	铁Fe	铌Nbr
63~67	~	~	28~34	≤ 2.0	~
硼B	钛Ti：	铝Al	钒 V	钨W	铈Ce
~	~	~	~	~	~

五、Monel400材质规格：
热扎棒15~100mm,锻制棒：100mm~350mm,冷扎薄板0.05mm-4.0mm,热扎板:4mm~14mm,带2mm-10mm,各尺寸规格锻件锻件等。
六、Monel400物理性能：

密度g/cm³	磁性	热导率/w/(m.k) 100~900℃	电阻率 ℃)/（Ω.mm2/m) 20~900℃	比热容 ℃)/kg/(kg.k)℃ 100~900℃	线胀系数 /(10-6/k) 20~900℃
8.83		24.048-48.24	0.51-0.477	0.51-0.477	0.51-0.67

七、Monel400力学性能：

品种	状态		拉伸强度Σb\MPa	延伸率A/%	硬度HRB
热轧棒	热加工态	小于等于54	551-757	60-30	75-100
		大于54	516-689	50-30	72-90
冷轧板	退火态 回火态		517-585	55-35	小于等于68
			689-964	15-2	大于等于98

八、Monel400加工处理和焊接性能：
Monel400热加工易成型，温度在927~1177内，轻微变形在649度下就可以，Monel400合金极易成型。热处理温度一般为871~982度，但是为了性能和细小晶粒，所以固溶温度不要太高。固溶退火一般选择在871~982之间。Monel400合金焊接性能良好，不同的焊接方法不同选择的焊线不同,一般选择Monel60和190焊丝。
