GH3625对应牌号：
UNS N06625 Inconel625(美国)、 NC22DNb(法国)、W.Nr.2.4856(德国)
详细信息:
>> GH3625(GH625)
GH3625特性及应用领域概述：
该合金是以钼铌为主要强化元素的固溶强化型镍基变形高温合金，具有优良的耐腐蚀和搞氧化性能，从低温到980℃均具有良好的拉伸性能和疲劳性能，并且耐盐雾气氛下的应力腐蚀。因此，可广泛用于制造航空发动机零部件、宇航结构部件和化工设备。

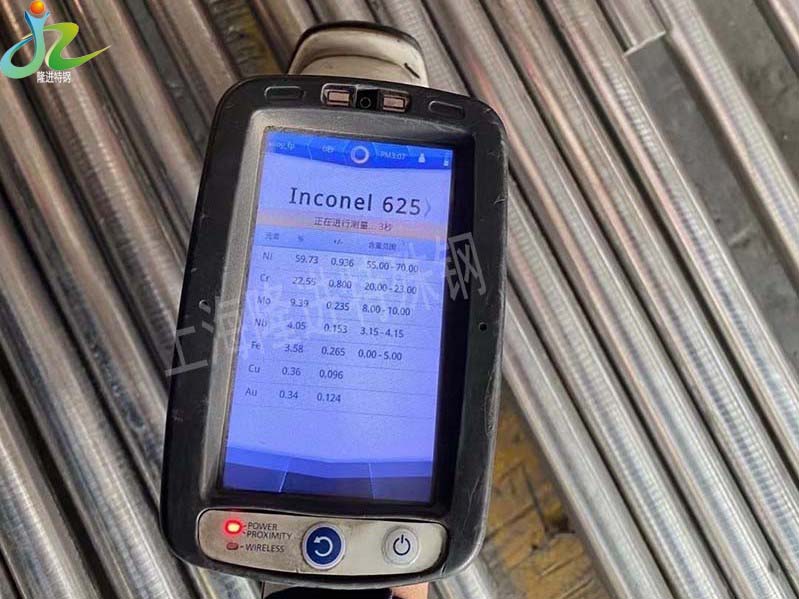

GH3625 化学成份：（GB/T14992-2005）

合金 牌号	%	镍 Ni	铬 Cr	铁 Fe	钼 M0	铌 Nb	钴 C0	碳 C	锰 Mn	硅 Si	硫 S	铜 Cu	铝 Al	钛 Ti
GH3625	Min	余量	20.0		8.0	3.15
	Max		23.0	5.0	10.0	4.15	1.0	0.10	0.5	0.5	0.015	0.07	0.4	0.4


GH3625物理性能：

密度 g/cm3	熔点 ℃	热导率 λ/(W/m•℃)	比热容 J/kg•℃	弹性模量 GPa	剪切模量 GPa	电阻率 μΩ•m	泊松比	线膨胀系数 a/10-6℃-1
8.44	1290 1350	12.1(100℃)	430	205	79	1.28	0.308	12.3(20~100℃)

GH3625力学性能：在20℃检测机械性能（≥）

热处理方式	抗拉强度σb/MPa	屈服强度σp0.2/MPa	延伸率σ5 /%	布氏硬度 HBS
固溶处理	830	410	30	≤290

GH3625生产执行标准：

标准	化学成份	棒材	锻件	板材	丝材	管材
国家标准	GB/T14992	GB/T14994 GB/T14993	GB/T14997 GB/T14998	GB/T14995 GB/T14996	YB/T5249	GB/T15062
航空工业标准
国家军用标准				GJB 3317

GH3625 金相组织结构：
该合金在固溶状态的组织为奥氏体基体和少量的TiN、NbC、和M₆C相,经650~900℃长期时效后，所析出的相为γ'、δ、M₂₃C₆和M₆C。
GH3625工艺性能与要求：
1、该合金具有良好的冷、热成形性能，钢锭锻造加热温度1120℃。
2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
3、合金的焊接性能良好，可在保护气氛下用钨极或本合金作添料进行氩弧焊接，也可用钎焊连接及电阻缝焊。
4、表面处理工艺：除去合金表面氧化皮时先碱洗，再在销酸、氢氟酸-水溶液中酸洗。
