Hastelloy C276

一、Hastelloy C276介绍：
Hastelloy C276合金主要是为了解决C牌号的晶间腐蚀，将合金中的碳和硅降致很低量，避免了焊接热影响区的晶间连续晶界沉淀相，使合金在焊接状态下未有晶间腐蚀。但是合金热稳定性不行。Hastelloy C-276合金是少数几种能应用于热浓H2SO4溶液的材料之一.主要耐湿氯、各种氧化性氯化物、氯化盐溶液、H2SO4与氧化性盐，在低温与中温HCl中均有很好的耐蚀性能。因此，近三十年以来、在苛刻的腐蚀环境中，如化工、石油化工、烟气脱硫、纸浆和造纸、环保等工业领域有着相当广泛的应用。上海隆进提醒大家本合金是在C基础上延伸的产品，主要是提高耐晶间腐蚀性能，在改变完后还有加工成形性也有大大的的改善。
二、Hastelloy C276应用和特性：
Hastelloy C276应用领域：此合金主要用于处理强烈介质的设备和部件，如湿氯、氧化性氯化物、氯化盐类及各种有机酸、卤素气体。合金设备成功应用于湿法磷酸、HF酸生产及烟气脱硫装置。如有要求焊接后无晶间腐蚀的危险时上海隆进特殊钢集团有限公司推荐此合金为宜。Hastelloy C-276合金的全面腐蚀情况同C，焊接后耐晶间腐蚀性能良好，但焊接后仍存在晶间腐蚀可能，本合金在焊态或是固溶态。
三、Hastelloy C276相近牌号：

高温新名称	高温旧名称	耐蚀新名称	耐蚀旧名称	国标牌号
		NS3304		00Cr16Ni60Mo16W4
日本JIS	美标ASTM	美 标UNS、SAE	德标DIN	德标DIN
	Hastelloy C276	N10276	NiCrofer 5916hMoW	2.4819

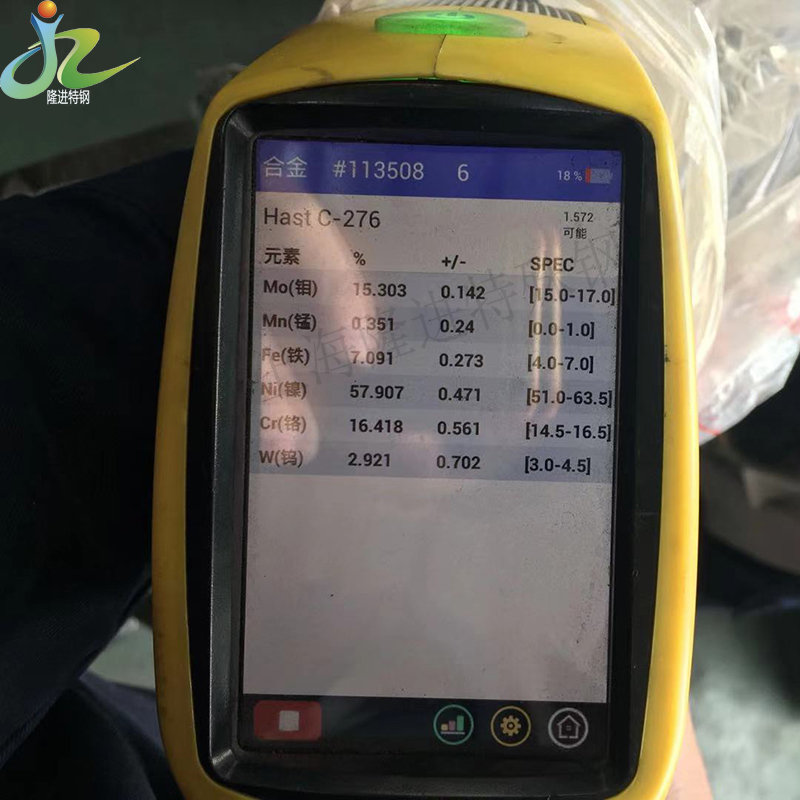

四、Hastelloy C276化学成分：

碳C	硅Si	锰Mn	磷P	硫 S	铬C
≤0.02	≤0.08	≤1.00	≤0.040	≤0.03	14.5~16.5
镍Ni	钼Mo	氮N	铜Cu	铁Fe	铌Nbr
基	15.00~17.0	~	~	4.0~7.0	~
硼B	钛Ti：	铝Al	钒 V	钨W	铈Ce
~	~	~	≤0.35	3.0~4.5	~

五、Hastelloy C276材质规格：
热扎棒15~100mm,锻制棒：100mm~350mm,冷扎薄板0.05mm-4.0mm,热扎板:4mm~14mm,带2mm-10mm,各尺寸规格锻件锻件等。
六、Hastelloy C276物理性能：

密度g/cm³	磁性	热导率/w/(m.k) 100~1092℃	电阻率 ℃)/（Ω.mm2/m)	比热容 ℃)/J/(kg.k)℃	线胀系数 /(10-6/k) 20~649℃
8.885		9.4-28	1.3	427	14.1

七、Hastelloy C276力学性能

品种	热处理	温度0/°C	抗拉强度RM\MPa	延伸率A/%	断面收缩率Z/%
板材2.4	冷变形0% 冷变形10%	室温	806	67
		室温	894	48
板材2.4	冷变形20% 冷变形40%	室温	1021	26
		室温	1336	9

八、Hastelloy C276加工处理和焊接性能
Hastelloy C276加工及焊接：热加工属难变形之列，加工温度为1000-1200度，在固溶状下进行冷加工性能良好。热处理温度在1220度，上海隆进一般推荐固溶后水冷，焊接性能良好性能比哈氏C优。
